Как использовать клеммные колодки на DIN-рейке

Клеммные колодки на DIN-рейку Клеммные колодки на DIN-рейку — это распространённые компоненты современного электротехнического и автоматизированного оборудования, широко применяемые в распределительных шкафах, шкафах управления, промышленном оборудовании и электрических системах. Они значительно упрощают процесс электромонтажа, повышая надёжность и безопасность системы. В этой статье представлено подробное руководство по правильному использованию клеммных колодок на DIN-рейке, охватывающее вопросы выбора, установки и подключения, что поможет вам лучше понять применение этого распространённого компонента.

1. Что такое клеммная колодка на DIN-рейку?

Клеммная колодка на DIN-рейку — это стандартизированное монтажное устройство, обычно устанавливаемое на DIN-рейку (стандартную металлическую рейку) и используемое для подключения кабелей в электрооборудовании. Её основная функция — обеспечение безопасного, надёжного и удобного электрического соединения, что делает её пригодной для различных электрических систем, таких как распределительные сети и системы автоматизации управления.

Клеммные колодки обычно изготавливаются из пластика или металла и поставляются с различными спецификациями и типами, чтобы соответствовать различным требованиям к электропроводке.

2. Типы клеммных колодок на DIN-рейку

Существует несколько типов клеммных колодок на DIN-рейке, наиболее распространенными из которых являются:

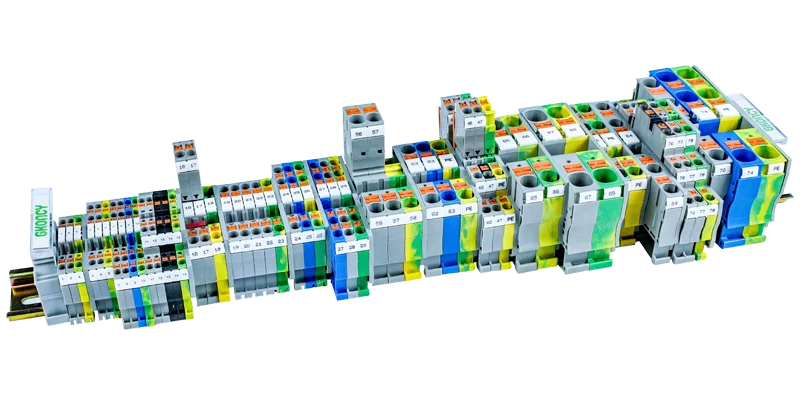

• Клеммные колодки на DIN-рейку с вставными контактами
  Клеммные колодки Push-in оснащены пружинным механизмом для быстрой фиксации кабеля. Кабель просто вставляется в гнездо клеммы, и пружина автоматически его затягивает. Клеммные колодки такого типа просты в установке и особенно подходят для случаев, когда требуется частое отключение.

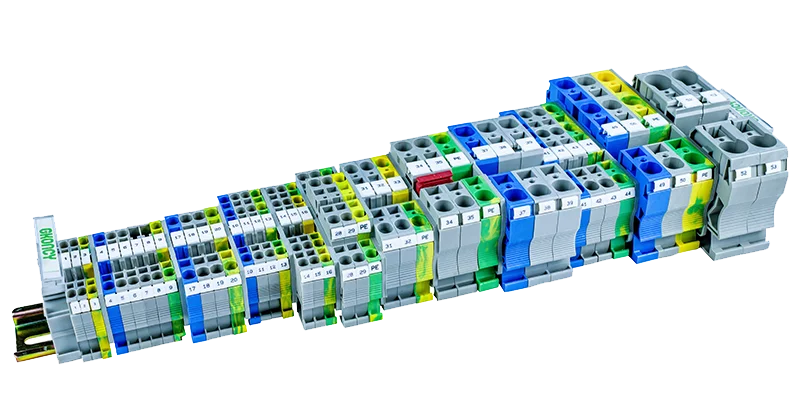

• Клеммные колодки на DIN-рейку с пружинными клеммами
  Клеммные колодки с пружинными зажимами фиксируют кабели с помощью натяжения внутренних пружин. Для подключения не требуются винты или инструменты. Этот тип клемм подходит для условий, требующих частого обслуживания или замены. Кабель вставляется нажатием на пружину и последующим её отпусканием для фиксации.

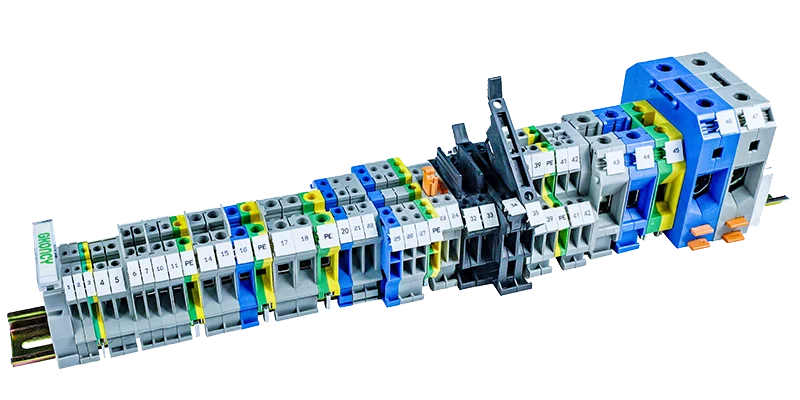

• Клеммные колодки на DIN-рейку винтового типа
  Винтовые клеммные колодки фиксируют кабели винтами, обеспечивая высокую надежность и долговечность. Они идеально подходят для сильноточного или высоковольтного оборудования. Винтовые клеммные колодки обеспечивают надежное и долговечное соединение, что делает их подходящими для систем, которые редко обслуживаются или разбираются.

Выбор правильного типа клеммной колодки с учетом ваших требований имеет решающее значение для обеспечения нормальной работы электрической системы.

3. Как выбрать правильную клеммную колодку на DIN-рейку

При выборе клеммной колодки на DIN-рейку учитывайте следующие факторы:

• Ток и напряжение: Различные типы клеммных колодок рассчитаны на разные значения тока и напряжения, поэтому убедитесь, что выбранная клеммная колодка соответствует требованиям вашей электрической системы.
• Размер провода: Выберите клеммную колодку, соответствующую сечению провода. Слишком большая или слишком маленькая клеммная колодка может привести к плохому контакту или представлять угрозу безопасности.
• Условия окружающей среды: Если система работает в суровых условиях (например, при высоких температурах, высокой влажности, вибрации), выбирайте клеммную колодку с более высокой прочностью.

4. Как установить клеммную колодку на DIN-рейку

Для установки клеммной колодки на DIN-рейку потребуются базовые инструменты, такие как отвёртка и гаечный ключ. Ниже приведены стандартные этапы установки:

• Выберите правильную DIN-рейку: Выберите стандартную DIN-рейку (обычно шириной 35 мм) в зависимости от потребностей оборудования и убедитесь, что она надежно закреплена в распределительном шкафу.
• Установите клеммную колодку: Вставьте клеммную колодку в слот DIN-рейки, убедившись, что она надежно закреплена и не расшатывается. Большинство клеммных колодок оснащены пружинным зажимом, который обеспечивает легкую фиксацию колодки на рейке.
• Подключите кабель: С помощью отвёртки или другого инструмента вставьте кабель в порт клеммной колодки и убедитесь, что винт затянут. Для пружинных клеммных колодок просто нажмите на пружину, вставьте кабель и отпустите пружину, чтобы зафиксировать кабель.
• Проверьте проводку: После установки проверьте все соединения и убедитесь в их надежности, отсутствии ослабленных соединений или плохого контакта.

5. Как подключить клеммную колодку

При подключении проводов выполните следующие действия:

• Перережьте кабель: Отрежьте кабель до необходимой длины и убедитесь, что длина зачистки внешней изоляции кабеля соответствует требованиям клеммной колодки.
• Снимите изоляцию кабеля: Используйте инструмент для зачистки проводов, чтобы снять внешнюю изоляцию кабеля, следя за тем, чтобы длина оголенного провода соответствовала отверстию для подключения клеммной колодки.
• Вставьте кабель: Вставьте зачищенный кабель в соединительное отверстие внутри клеммной колодки, убедившись, что он надежно вставлен.
• Затяните соединение: Для винтовых клеммных колодок затяните винты отвёрткой, обеспечив надёжное соединение кабеля. Для пружинных клеммных колодок убедитесь, что пружина надёжно фиксирует кабель.

6. Техническое обслуживание и проверка клеммных колодок на DIN-рейке

• Регулярные проверки: Периодически проверяйте клеммные колодки во время работы, чтобы убедиться в отсутствии ослабления, коррозии или повреждений.
• Очистите клеммную колодку: Регулярно очищайте клеммные колодки от пыли и грязи, чтобы избежать плохого контакта.
• Заменить поврежденные клеммные колодки: Если клеммная колодка повреждена или изношена, немедленно замените ее, чтобы сохранить безопасность и стабильность работы электрической системы.

7. Заключение

Клеммные колодки на DIN-рейку — важнейший инструмент для электрических соединений, и использование правильной клеммной колодки может значительно повысить безопасность и стабильность работы электрической системы. После прочтения этой статьи вы получите чёткое представление о том, как выбирать, устанавливать и подключать клеммные колодки на DIN-рейку. Если вам нужна дополнительная информация или индивидуальные решения, свяжитесь с нами. свяжитесь с Gkoncy, и мы обеспечим профессиональную техническую поддержку и обслуживание.
